MA2104模块使用说明书

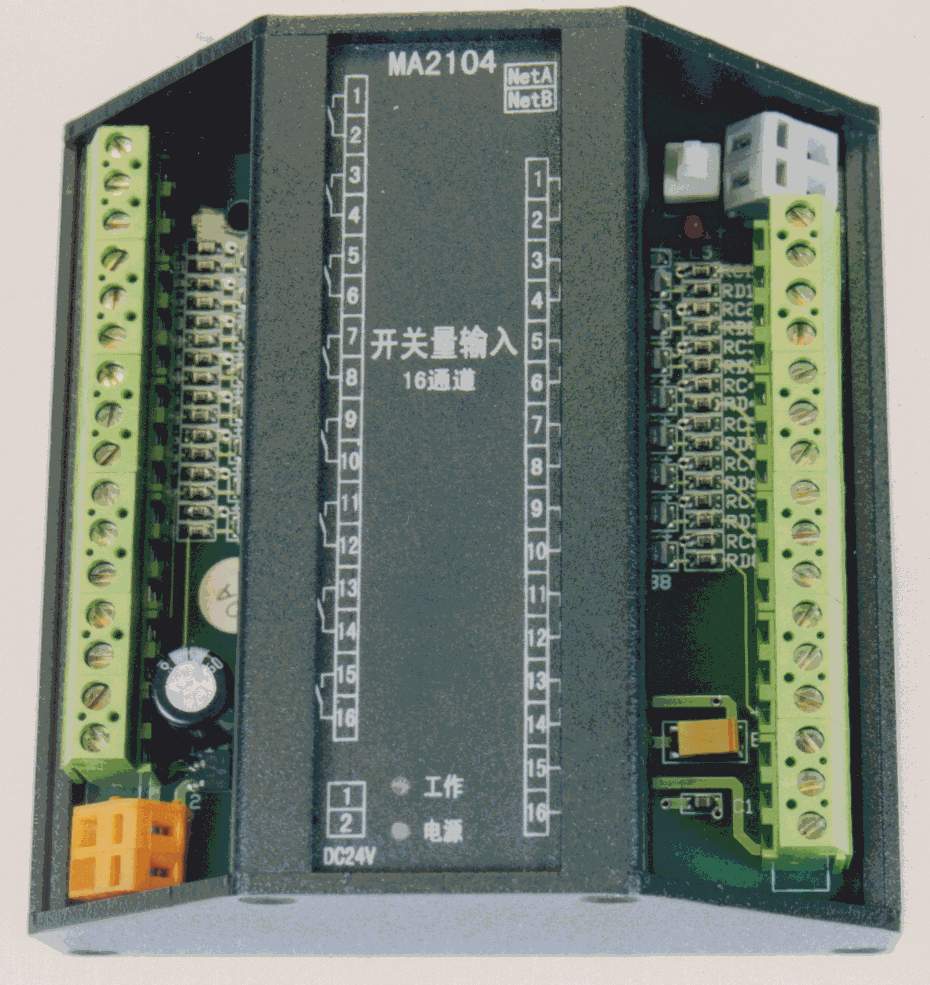

MA2104模块外形图见图1, 外形尺寸：105×105×57 （单位：mm）

可以外接16路开关量输入信号。

图1

1． MA2104模块工作环境条件：

环境条件：

工作温度范围：-25℃~+70℃

相对湿度：<98% 55℃

振动：±1.0g

电磁兼容性符合IEC801《电磁兼容性》的要求。

电源电压：18V~36VDC或24VAC±20%，功耗小于2W

2．安装、接线方式：

将模块上的卡环卡在导轨槽内，安装在标准的机架或标准机箱中。

模块上桔黄色2线接线柱外接电源，接线时无极性，线径为0.08-2.5mm²。

灰白色2线接线柱是通信电缆接线柱，接线时无极性，通信电缆采用双绞线电缆，在恶劣环境条件下使用，要求采用带屏蔽层的双绞线。

用于船舶监控时双绞线电缆表面应加铠装。

接线方式可以为总线型和自由拓扑结构：

总线型连接长度为2700m,超过该长度必须加接MA2123中继器，2700m连线上可以接64个LonWorks控制模块。

双绞线两端应加接终端匹配器。

　

自由拓扑结构包括:环形总线拓扑结构、星形总线拓扑结构等。

自由总线拓扑结构的连线总长度小于500m。

采用2线制连接线，线径为0.08-2.5mm²。

接线方法：左边1-2为第1路，3-4为第2路……15-16为第8路，

右边1-2为第9路，3-4为第10路……15-16为第16路。

3．运行工作指示：

模块面板上有2个指示灯：电源指示灯和工作指示灯。
